零件各部位名稱

本體

玻璃窗

外蓋

上軌道

下軌道

鎖點支架

上滑軌輪

置物架X3

螺旋鉤子X9

滾筒X10

位移平台

短蜗桿

長蜗桿

蜗桿支架

蜗桿滑塊

取物窗

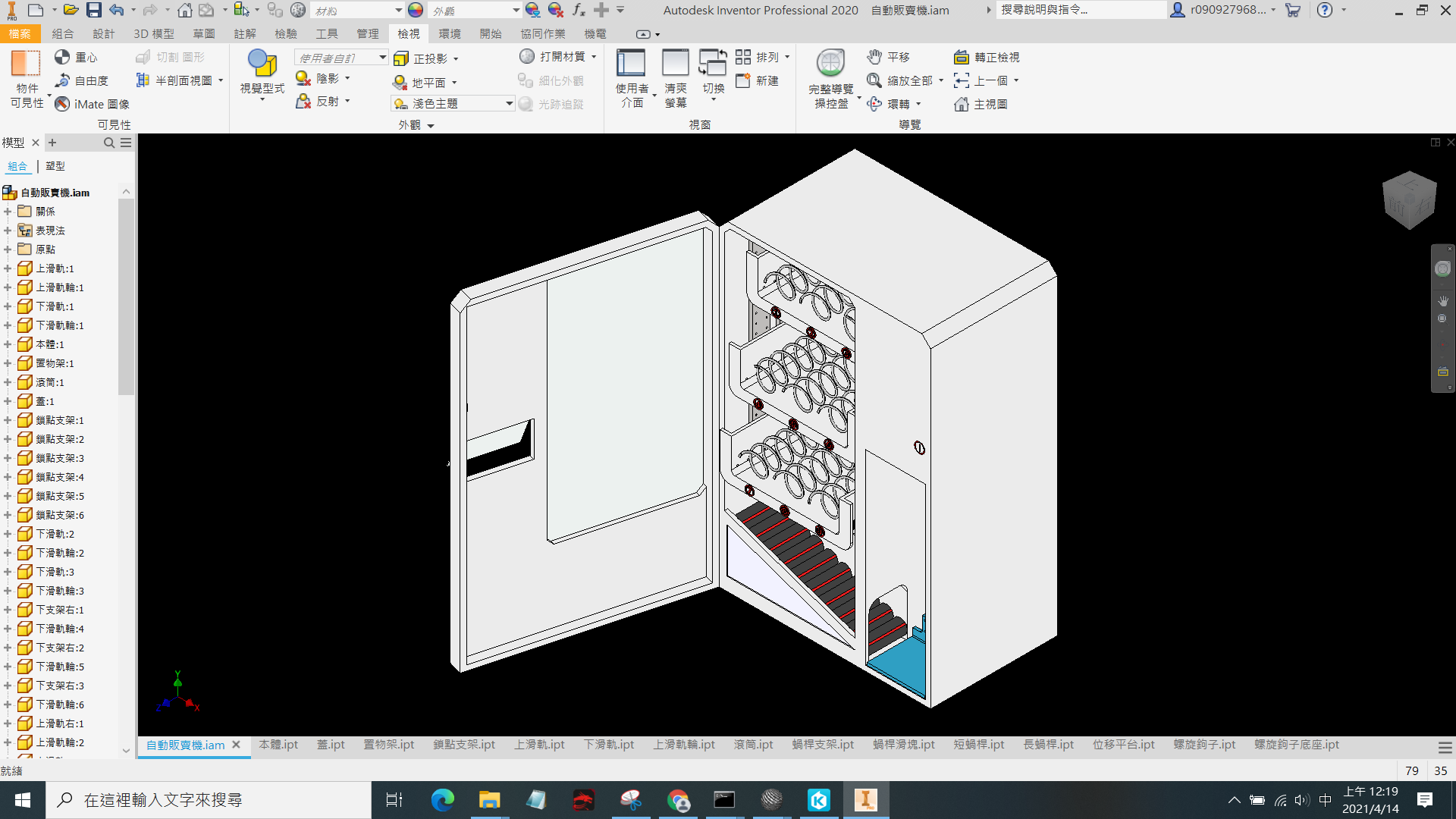

組合圖

inventor模擬

長蜗桿細節圖

滾筒細節圖

模擬問題

第一次模擬

一開始因為未與齒輪做連結而導致無法協調

第二次模擬

雖然與齒輪做連結了，因為齒輪無法帶動板子上升 而導致破圖，使板子上升到齒輪上面

第三次模擬

重新調整板子與齒輪的連結關係後，雖然可以透過旋轉尺 齒輪來使板子上升，但與螺桿的配合還是怪怪的，然後無 法上升到指定高度。之後我們將下方滾輪也讓它旋轉，使 商品能滾進平台。還有上方的彈簧，讓它能旋轉使商品能掉 落至滾輪處。

第四次模擬

修正第三次的問題後，現在可以上升至正常高度，且齒輪與蜗 桿的配合也不會這麼奇怪。再來我們將商品放入了彈簧中，並 讓它旋轉後掉到滾進平台，上升到可拿取的地方。

模擬補充說明

[補充說明]:商品再經由旋轉掉落的時候，因為會撞到外蓋的關係，所以會直接掉 到滾輪區，然後滑落，但是因為在模擬的時候蓋住外殼我們會看不見裡面，所 以我們會將外蓋打開，以便觀看，但這也導致了，商品失去了一個反彈的力讓 它掉到滾輪區，所以變得每次都會掉出來外面，所以我們只能將置物架設定為 無碰撞，讓商品直接掉落到滾輪區，已完成這次的模擬。(詳圖如下)

模擬

參考文獻

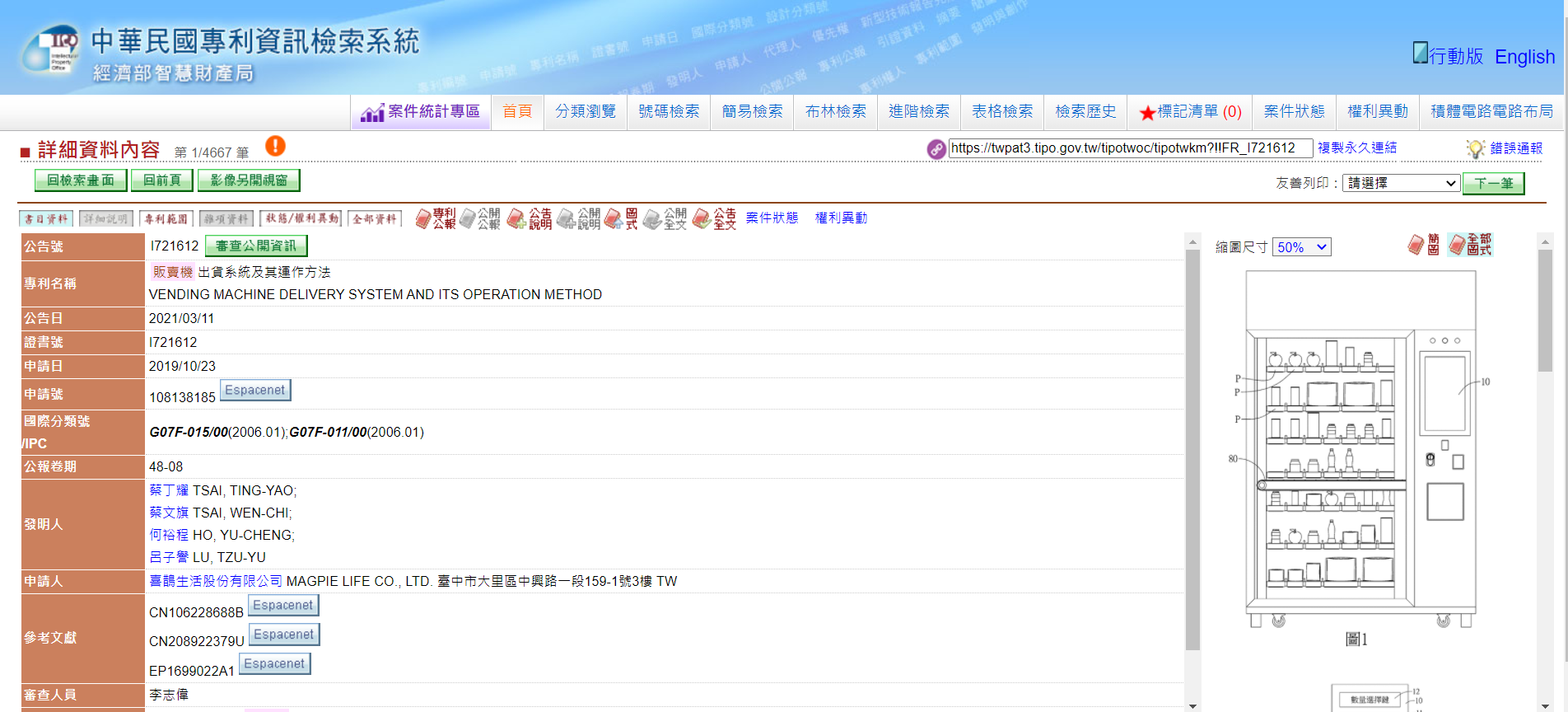

專利公告號:I721612

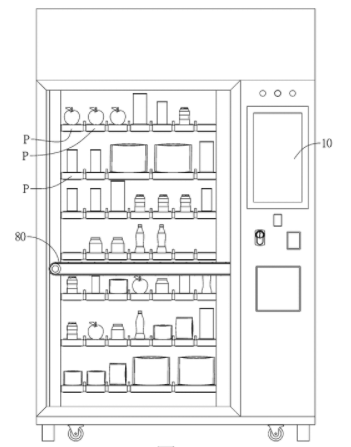

專利販賣機示意圖

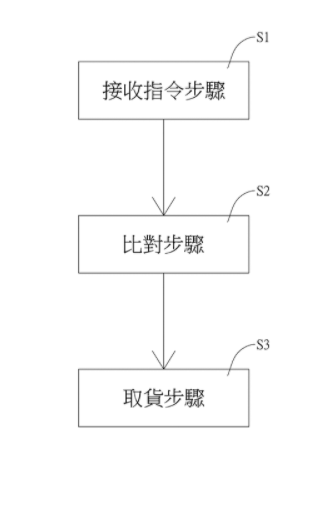

專利販賣機的運作概念
